2D gives answers. CT gives certainty.

For complex electronics, 2D X-ray views can be ambiguous due to overlap. MQX.tracE CT combines high-clarity 2D screening with 3D CT slicing/reconstruction so teams can isolate layers, verify internal geometry, confirm root cause, and generate evidence-ready reports—without destructive sectioning. It supports a structured workflow: Acquire (2D) → Slice (CT) → Analyze → Report, designed for production QA, R&D and failure analysis.

Key Benefits

Layer-by-layer CT visibility to separate overlaps and reduce escapes.

Faster failure analysis & R&D cycles with evidence-ready slices (no physical cutting).

Standardized inspection workflows (manual / semi-auto / auto + macros).

Advanced measurement tools for package/semiconductor analysis and pass/fail support.

Safe, compliant operation with radiation safety < 1 µSv/hr at cabinet surface.

Product Highlights

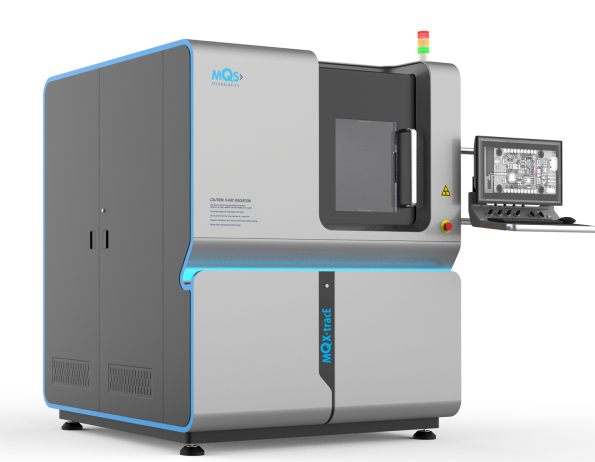

MQX.tracE X-Ray Inspection System
1
2
3
4
5
01

CT-Ready Shielded Enclosure

Safe 2D & CT workflows in a single platform; no protective clothing required.

02

Precision Multi-Axis Manipulator (Rotation & Tilt)

Accurate CT acquisition with 360° rotation and wide tilt for alignment.

03

Operator Control Console (Joystick + Mouse)

Quick navigation and zoom controls enabling a faster operator learning curve.

04

Inspection & Analysis Software Suite

Filters, measurements, annotations, automatic report generation, and layer analysis tools for full traceability.

05

Safety Systems

Door interlocks, emergency stop, and caution light ensuring automatic X-ray OFF and strong safety enforcement.

Technical Data (Consolidated)

Power AC mains 220–230V, 50 Hz, single phase
Anode voltage 30–160 kV
Target power ≤15 W
X-ray source Open tube, transmission target
Resolution ≤0.75 µm
Magnification Geometric ≤ 3000×; Total ≤ 7500×
Imaging >1 MP; 10 FPS; 16-bit ADC
Manipulator Five-axis; 360° rotation, ±70° tilt
PCB capacity Max PCB 440×550 mm; inspection area 310×310 mm; sample weight 5 kg
Inspection modes Manual / Semi-Automatic / Automatic + macros
CT capability 3D CT slicing & reconstruction
Radiation safety < 1 µSv/hr at cabinet surface
Image export RAW / JPEG / TIFF / GIF / BMP
Vibration mitigation Anti-vibration supports for stability
